一台 SEM 由哪些部分组成?

认识扫描电子显微镜的主要组成部分,理解每个部件在成像过程中承担的任务。

2026-01-06·8 分钟·进阶·
SEM原理仪器结构

📖 本文是 Chapter 2 · 工作原理 的第 2 篇。

上一篇文章,我们从整体上了解了一台 SEM 的工作流程。

从产生电子,到扫描样品,再到收集信号和生成图像,整个过程看起来像是一条完整的流水线。

那么,这条流水线是谁完成的?

答案就是 SEM 内部的各个组成部分。

第一次打开 SEM 的结构示意图,很多人都会被密密麻麻的名称吓到:电子枪、聚光镜、物镜、扫描线圈、探测器、样品台、真空系统……

其实,没有必要一开始就记住所有名字。

如果把 SEM 看成一个团队,每一个部件都负责完成自己的工作,那么理解起来就会简单得多。

电子枪:整个系统的起点

任何一台 SEM,都要先解决一个问题:电子从哪里来?

负责完成这项工作的,就是电子枪。

它位于仪器最上方,可以理解为整台 SEM 的"电子源"。

上一篇我们提到,SEM 不使用可见光,而是依靠电子束观察样品。因此,没有电子枪,整个系统就无法开始工作。

电子枪会持续产生电子,并将它们加速到合适的能量,让电子束沿着电子光学柱向下运动。

不同类型的电子枪,在稳定性、亮度以及能够形成的电子束尺寸上有所区别,因此也会影响仪器最终的成像性能。

不过,对于初学者来说,只需要记住一点:电子枪的任务,就是稳定地产生电子。

不同电子枪

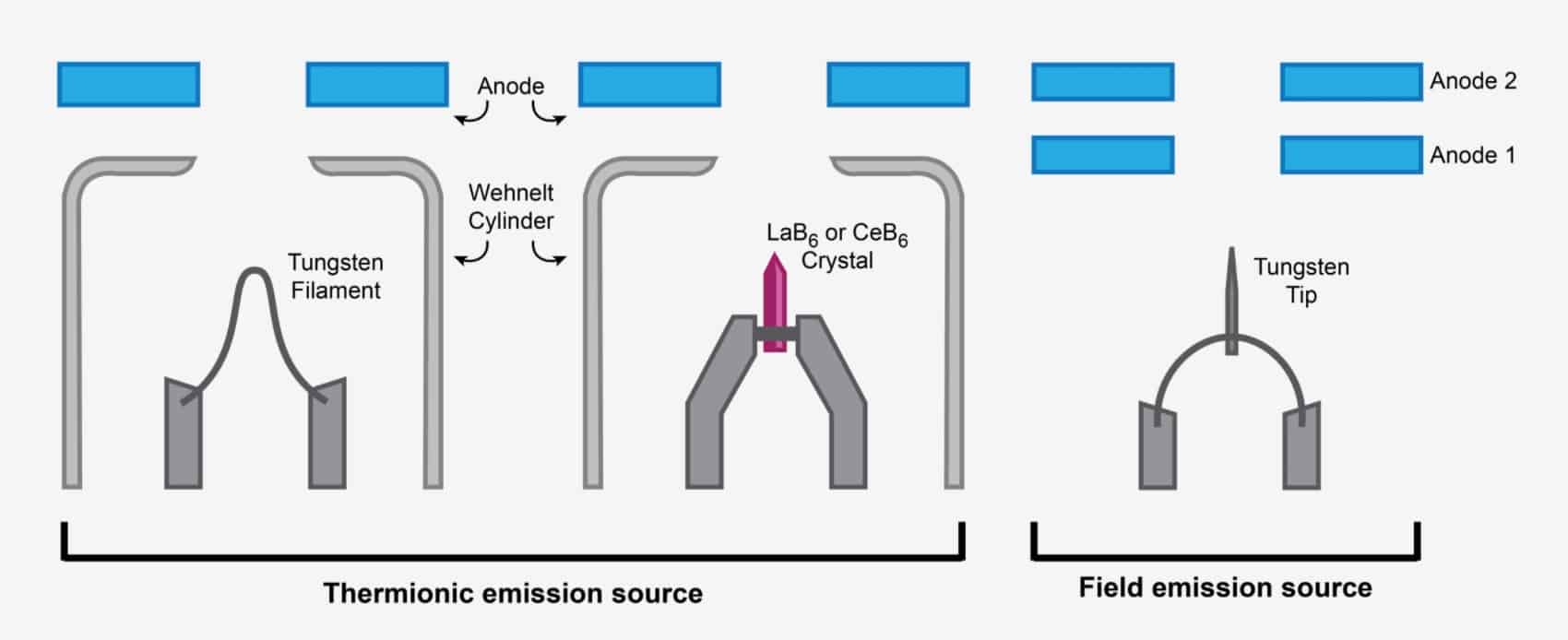

图:目前市面上SEM有几种常用的灯丝源,大致分成热游离式(钨灯丝,CeB6灯丝,LaB6灯丝)和场发射式(热场发射Thermal field emission、冷场发射Cold field emission)

电子光学系统:让电子束变得又细又准

电子产生之后,还不能直接照射样品。

如果电子束非常粗,那么无论样品多么精细,最终得到的图像都会变得模糊。

因此,SEM 需要一套专门负责控制电子束的系统。

这部分通常被称为电子光学系统。

虽然名字里有"光学"两个字,但它处理的并不是光,而是电子。

它的作用有些像照相机中的镜头。

只不过,普通镜头利用玻璃折射光线,而电子光学系统则利用电磁场控制电子束,让它不断聚焦,并准确落到需要观察的位置。

除此之外,它还负责控制电子束按照设定路线不断扫描样品。

上一篇文章中提到的"逐点扫描",就是在这里完成的。

镜筒结构

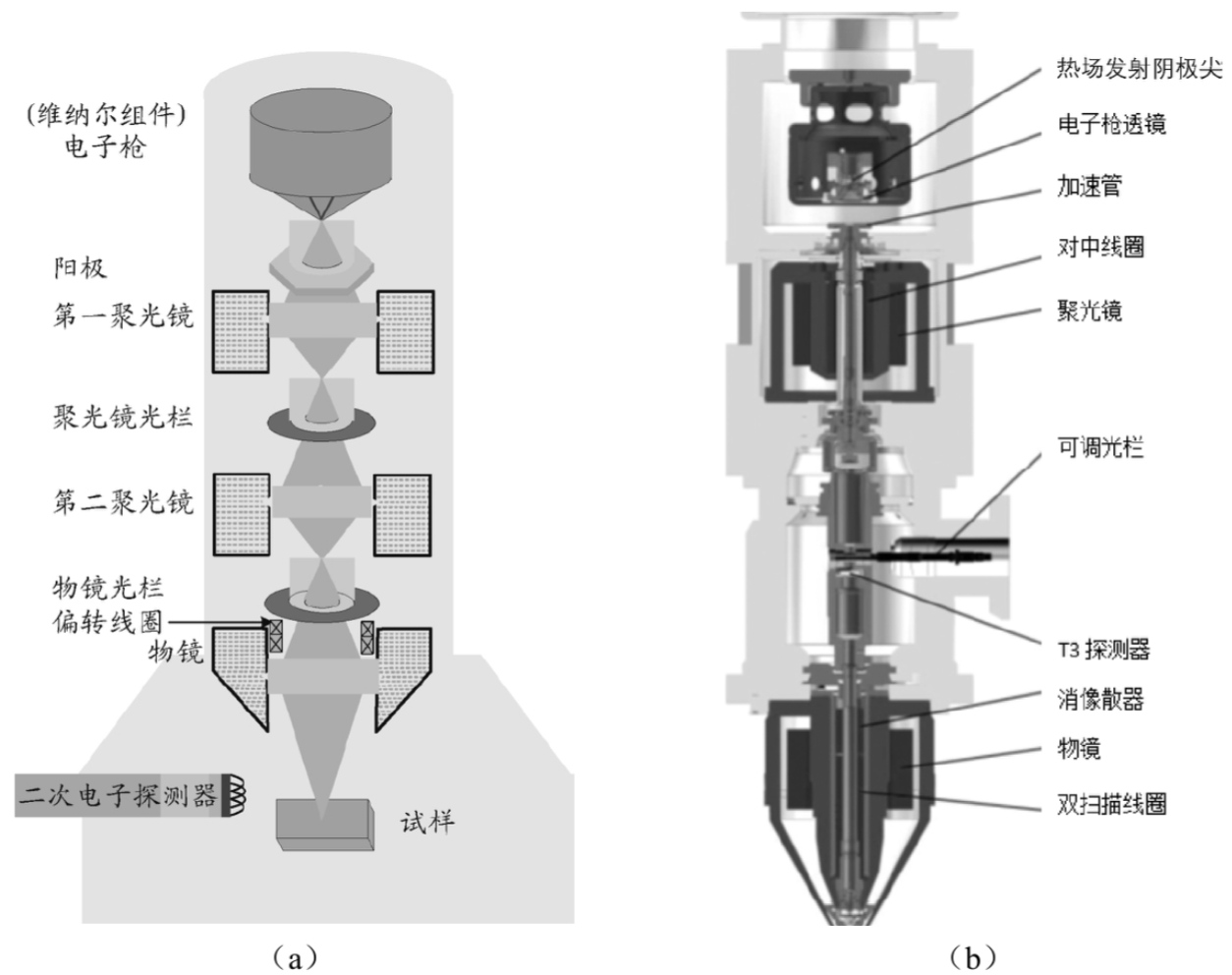

图:(a)为普及型钨阴极扫描电镜的镜筒和样品仓的示意图;(b)为FEI公司Apreo型热场发射扫描电镜镜筒结构示意图1

样品室:电子与样品相遇的地方

电子束经过电子光学系统之后,会到达样品所在的位置。

这里就是样品室。

顾名思义,样品室就是放置样品并完成观察的区域。

研究人员会将样品固定在样品台上,然后调整位置、高度和角度,使电子束能够准确照射到目标区域。

样品室看起来空间并不大,但它承担着整个 SEM 最重要的任务。

因为真正的成像过程,并不是发生在电子枪,也不是发生在电子光学系统,而是发生在电子束与样品相遇的那一刻。

所有后续获得的信息,都来自这里。

探测器:倾听样品发出的"回应"

电子束照射到样品之后,并不会直接形成图像。

它首先会引起样品产生各种不同的信号。

这些信号如果没有人收集,就像说话没有人听一样,再有价值也无法利用。

因此,SEM 需要探测器。

探测器可以理解为整台仪器的"接收器"。

它负责接收样品产生的各种信号,并把这些信号转换成计算机能够处理的数据。

不同探测器负责收集不同类型的信息,因此能够帮助研究人员从不同角度认识同一个样品。

不过,这些信号究竟是什么、为什么会产生,以及不同探测器之间有什么区别,我们将在后面的课程中详细介绍。

现阶段,只需要理解:探测器负责收集信息,而不是产生信息。

探测器示意图

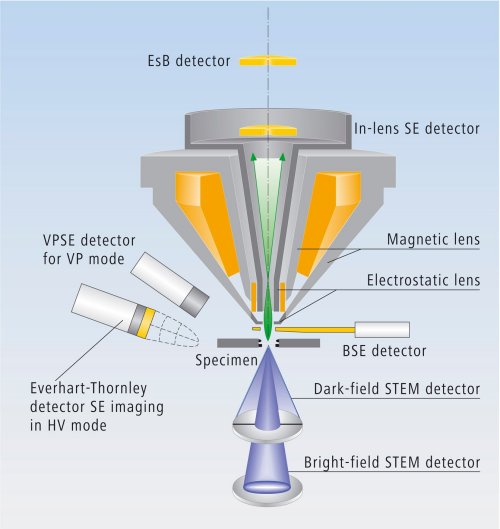

图:Zeiss Ultra系统扫描电镜探测器示意图

真空系统:为电子创造一条畅通的道路

如果观察 SEM 工作时,你会发现,在放入样品之后,仪器并不会立刻开始扫描,而是先进行抽真空。

这是因为,电子在空气中传播时,很容易与空气分子发生碰撞。

如果电子一路上不断受到干扰,就很难准确到达样品,也难以获得稳定的信号。

因此,SEM 必须利用真空系统,将电子传播的环境尽可能变成低气压状态,为电子创造一条畅通的通道。

真空系统并不会直接参与成像,却是整台仪器能够正常工作的基础。

没有稳定的真空环境,再先进的电子枪和探测器也无法发挥作用。

至于为什么电子一定需要真空环境,我们会在后续章节专门展开介绍。

控制系统:把所有部件协调起来

如果说前面的几个部分分别承担着不同的任务,那么控制系统就像整台 SEM 的"指挥中心"。

它负责协调电子枪、电子光学系统、扫描控制、探测器以及图像显示等各个部分,让整个流程按照设定顺序运行。

今天的 SEM 大多已经实现了高度数字化。

研究人员只需要通过计算机界面设置放大倍率、扫描区域、成像参数等内容,系统便会自动控制各个部件协同工作。

因此,我们现在看到的 SEM,更像是一台集精密机械、电子技术、真空技术和计算机技术于一体的综合分析设备,而不仅仅是一台显微镜。

SEM整体构造

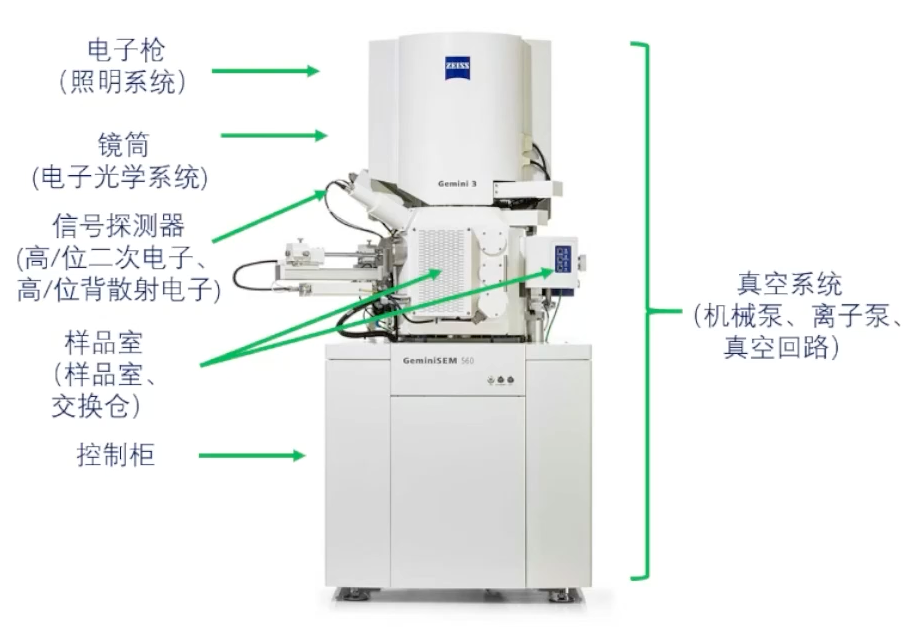

图:扫描电镜整体结构

一台 SEM,其实是一支合作完成任务的团队

第一次学习 SEM 时,很多人会努力记忆各种部件名称。

事实上,更重要的是理解它们之间的关系。

电子枪负责产生电子。

电子光学系统负责控制电子束。

样品室提供电子与样品相互作用的环境。

探测器负责接收样品产生的信号。

真空系统保证整个过程稳定进行。

控制系统则协调所有部件共同完成一次扫描。

只有这些部分相互配合,一张 SEM 图像才能最终出现在屏幕上。

理解了这一点,再去学习各种型号、结构差异或者高级功能,就会轻松得多。

本章小结

虽然 SEM 内部包含许多复杂部件,但它们的职责其实非常明确。

电子枪负责产生电子,电子光学系统负责控制电子束,样品室完成电子与样品之间的相互作用,探测器负责收集信号,真空系统提供稳定的工作环境,而控制系统则让整个流程协调运行。

读到这里,你已经知道了"谁"在完成 SEM 的各项工作。

不过,还有最后一个问题没有回答。

为什么电子束照射样品之后,最终就能够形成一张清晰的图像?这些亮暗不同的区域又是如何产生的?

这正是下一篇文章将要讨论的核心内容。

下一篇:SEM 为什么能够成像?从电子与样品的相互作用开始,理解 SEM 图像形成的真正原因。
